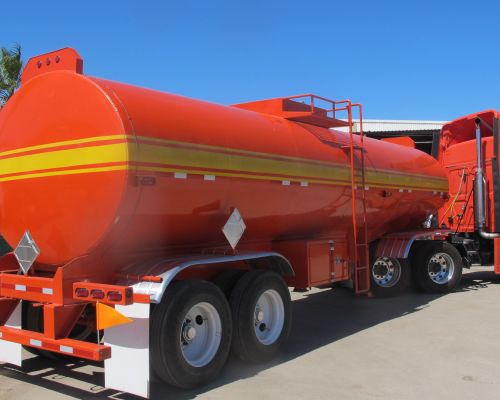

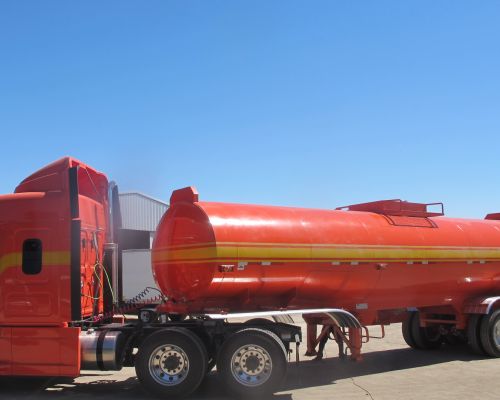

Descripción

1. DISEÑO: ELIPTICO , CON TRANSICION

2. DIMENSIONES: ANCHO=102”, LONGITUD=31.79FT, DE ACUERDO A CAPACIDAD Y REGLAMENTACION SCT

3. CAPACIDAD: 31500 LTS. NOMINAL. (+4% EXPANSION)

4. FABRICACION: FABRICADO EN PLACA 3/16" DE ESPESOR TIPO A-36 , SOLDADO TOTALMENTE CON PROCESO MIG, INTERIOR Y EXTERIOR, PROBADO HIDROSTATICAMENTE A 1KG/CM2, CON (7) ROMPEOLAS EN LAMINA CALIBRE-10 , TIPO PASAHOMBRE Y ESCURRIDERO EN PARTE INTERIOR DE TANQUE, SOLDADOS EN SOLERA PERIMETRAL INTERIOR CON SOLERA DE 3/16” x 2”, REFUERZOS ADICIONAL EN SECCION DE TRANSICION A 5TA RUEDA EN PLACA DE ¼”

5. COMPARTIMIENTO: (1) UNO. DOMO DE 20"

6. DOMO: REDONDO DE 20”, MARCA:BETTS (PASAHOMBRE) CON ADITAMENTOS PARA INSTALAR RECUPERADOR DE VAPOR, SENSORES Y ACCESORIOS DE CARGA/PEMEX

7. BASTIDOR-CHASIS: INDEPENDIENTE EN PLACA DE ¼” Y 1/2” DE ESPESOR TIPO A-36 PARA COLOCACION DE 5TA RUEDA, SUSPENSION Y PATINES.

8. PROTECCION-DOMO: PROTECCION METALICA DE DOMO , POR MEDIO DE CAJA METALICA, CON PUERTAS SUPERIORES, INCLUYENDO SISTEMA DE CIERRE TIPO TUBULAR/BIELA Y BISAGRA, FABRICADA EN LAMINA DE ACERO CAL- 14, INCLUYE ANDADOR POR LADO IZQUIERDO Y DERECHO DE LA CAJA A TODO LO ANCHO, ASI COMO PASAMANOS A ESCALERA TUBULAR

9. TAPAS DE TANQUE: TIPO TROQUELADA ELIPTICA, DE ACERO AL CARBON A-36, 3/16” DE ESPESOR, TAPA FRONTAL 99” DE ANCHO x 70” DE ALTURA, TAPA Y TRASERA 99” DE ANCHO x 76” DE ALTURA

10. ESCALERA:TIPO TUBULAR DEL LADO DERECHO/PASAJERO EN TUBO DE 1" CED-40 Y EN LA PARTE SUPERIOR UN PASILLO (PARILLA) PARA DAR ACCESO AL DOMO.

11. ACOPLADOR 5TA RUEDA: CON PLACA DE ½” DE ACERO AL CARBON A-36, CON PERNO REY MARCA:HOLLAND.

12. CARGA/DESCARGA: EL TANQUE ESTARA EQUIPADO CON LAS VALVULAS REGLAMENTARIAS PARA CARGA/DESCARGA DE COMBUSTIBLE EN PEMEX, INCLUYENDO: TAPA DE DOMO CON SENSORES, RED DE CABLEADO Y CONECTORES, RECUPOERADOR DE VAPORES, SENSORES OPTICOS DE SOBRELLENADO, SOCKET OPTICO, VALVULA RECUPERADORA DE VAPORES, VALVULAS INTERLOCK DE AIRE, VALVULA DE CIERRE DE EMERGENCIA EN EL FONDO DEL TANQUE, TIPO BRIDA, PALANCA OPERAR VALVULA DE CIERRE DE EMERGENCIA, VALVULA DE CARGA/DESCARGA, CONECTOR DE TIERRA, Y DEMAS ACCESORIOS REGLAMENTARIOS CARGA/PEMEX

13. PROTECCION-DE VALVULAS DE LLENADO: PROTECCION METALICA DE VALVULAS DE CARGA/DESCARGA , POR MEDIO DE CAJA METALICA, CON PUERTAS LATERALES, INCLUYENDO SISTEMA DE CIERRE TIPO TUBULAR/BIELA Y BISAGRA, FABRICADA EN LAMINA DE ACERO CAL- 14, LOCALIZADA EN LADO PASAJERO, JUNTO A ESCALERA A DOMO.


14. PORTALLANTA DE REFACCION: TIPO CANASTILLA CON CAPACIDAD DE (1) LLANTA, UBICADO EN PARTE BAJA, JUNTO A PATINES.

15. GUARDAFANGOS:TIPO METALICO, FABRICADO EN LAMINA ALUMINIO TROQUELADO, CUBRIENDO EJES TRASEROS DE REMOLQUE Y PARTE FRONTAL EN EJES DE TRACTOR Y SECCION DE 5TA RUEDA.

16. DEFENSA: FABRICACION METALICA-TUBULAR, TIPO RIGIDO DE ESTRIBO COMPLETA CON TOPES DE HULE EMPOTRADOS POLVERAS DE HULE , LUCES DE TRANSITO, TIPO RIGIDAS (REGLAMENTARIA POR SCT).

17. LODERAS: (4) PZAS DE HULE. TRASERAS Y FRONTALES.

18. SUSPENSION: (2) PZA TIPO NEUMATICA INDEPENDIENTE , MARCA: HENDRICKSON

19. EJES: (2) DOS EJES COMPLETOS MARCA:SUDISA DE 30000 LBS. DE CAPACIDAD C/U., TIPO TUBULAR CON FRENOS DE AIRE DE 16.5x7, TAMBORES, MASAS, BALEROS, RETENES, BIRLOS, TUERCAS,ETC., ASI COMO FRENOS DE DOBLE DIAFRAGMA.

20. SIST.FRENOS DE AIRE: TIPO ABS, COMPUESTO POR DEPOSITO DE AIRE, VALVULAS, LINEAS, CONEXIÓN DEL SISTEMA Y CONEXIÓN A TRACTOR.

21. PATINES: (1) JUEGO MARCA:SUDISA DEL TIPO MECANICO DE 2 VELOCIDADES CON TIRANTES DE REFUERZO.

22. ACCESORIOS:
• CONECTOR TIPO RAPIDO DE 7 VIAS PARA LUCES DE TRANSITO.

• LUCES TRASERAS Y LATERALES TIPO REGLAMENTARIAS POR SCT Y DOT.

• CABLEADO, PROTECCION DE CABLEADO Y ABRAZADERA REGLAMENTARIAS.

• SEÑALAMIENTO TIPO ROMBO PARA CARGA DE COMBUSTIBLE (3) PZAS.

• ENGOMADOS REFLEJANTE EN COLOR ROJO-BLANCO, LATERAL Y TRASERO.

• CONEXIÓN DE TIERRA ESTATICA, PARA DESCARGAR ENERGIA ELECTRICA CREADA POR FRICCION.

• NUMERO DE IDENTIFICACION VEHICULAR (NIV) DE ACUERDO A NOMENCLATURA DE LAS AUTORIDADES EN MATERIA AMBIENTAL Y DE TRANSPORTE.

• PRUEBAS DE HERMETICIDAD, HIDROSTATICA Y NEUMATICA DE TANQUE Y SISTEMA NEUMATICO

23.-ACABADO: APLICACIÓN DE PRIMARIO ANTICORROSIVO Y ESMALTE DE POLIURETRANO, EN DOS TONOS EN EXTERIOR UNICAMENTE (NARANJA Y FRANJA AMARILLA, DAGAL INSTITUCIONAL)

24.- RUEDAS: (8) PZA RUEDAS DE ACERO COLOR BLANCO EN 24.5 Y/O 22.5 OPCIONAL. ( NO INCLUIDOS).

25.- LLANTAS: (8) PZA LLANTAS TIPO RADIAL PARA CARGA-REMOLQUE EN 24.5 Y/O 22.5 OPCIONAL ( NO INCLUIDOS)


26.- PRUEBAS: PRUEBAS DE HERMETICIDAD, HIDROSTATICA Y NEUMATICA

27.- SEÑALAMIENTOS: FRANJAS REFLECTIVAS EN LOS COSTADOS Y BANDEROLAS DE SEGURIDAD TRASERAS
