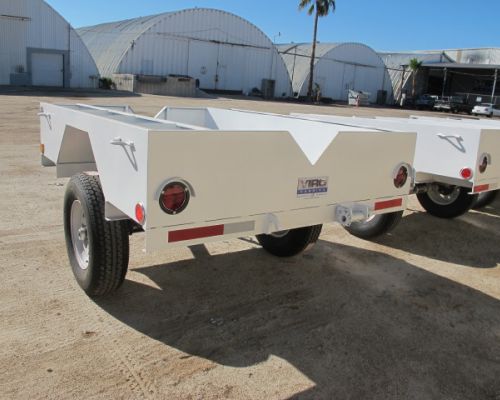

Descripción

DIMENSIONES GENERALES:

• ANCHO=1800mm, LONGITUD=2100mm+1050mm=3150mm,(CUADRO y LANZA).

FABRICACION:

• CHASIS/LARGUEROS PRINCIPAL EN CANAL DE 4” (101mm), INCLUYENDO LANZA JALON, CON REFUERZOS EN PLACA DE ½” DE ESPESOR EN EL EXTERIOR DE CHASIS.

• TRAVESAO DE CANAL PARA SOSTENER PATIN

• INCLUYE OREJA DE AMRRE Y SOLERA DE REFUERZO

• MARCO; SEGÚN SE INDICA EN LA FIGURA #5 CON LARGUEROS Y TRAVESANOS INICILA Y FINAL, QUE SON APOYOS DE LAS CAJAS LATERALES

• BASTIDOR INTEGRAL: CONSTITUIDO POR EL MARCO, LA LANZA, LAS SECCIONES DE CAJAS LATERALES CON SUS DIVISIONES Y PATIN DELANTERO, SEGÚN FIGURA 1 a 7

• PARED FRONTAL Y TRASERA DE CAJA EN LAMINA CAL.12, CON SECCION TIPO”V” PARA COLOCACION DE POSTE, CON REFUERZOS EN PTR DE 1” ASI COMO ANGULO DE 1”.

• PESO DEL BASTIDOR INTEGRAL: 3600 KG

• CAPACIDAD DE CARGA: 4000 KG

• LATERALES DE CAJA, ASI COMO SECCION DE GUARDAFANGOS Y RESTO DE CAJA DE REMOLQUE EN LAMINA CAL.14, CON DOBLECES EN PARTE SUPERIOR PARA REFUERZOS, SEGUN SE INDICA EN FIGURA #7 DE ESPECIFICACION

• PISO EN LAMINA DIAMANTADA/ANTIDERRAPANTE CAL.14.

• GANCHO JALON TIPO “OJO” EN PLACA DE ¾”.INCLUYENDO PLACA DE REFUERZO HORIZONTAL, REFUERZO LATERAL Y REFUERZO DEL VERTICE DE LA LANZA Y DEL ANILLO, SEGÚN SE INDICA EN LA ESPECIFICACION DE CFE DE ESTE REMOLQUE

• REFUERZOS VARIOS EN PLACAS DE DIFERENTES ESPESORS SEGUN SE INDICA EN PLANO ANEXO.

• TODAS LAS UNIONES SON SOLDADAS CON SOLDADURA ELECTRICA E7011 o E6010

ACCESORIOS:

• (2) PZA. LUCES TRASERAS PARATRANSITO.

• (4) PZA. LUZ TIPO REFLEJANTE.

• (1) JGO DE CABLEADO ELECTRICO PARA LUCES DE TRANSITO, CON PROTECCION DE TUBO NEGRO FLEXIBLE DE PLASTICO, ABRAZADERAS PARA SUJETAR A CHASIS Y CONECTOR ELECTRICO PARA REMOLQUE TIPO HEMBRA, COLOCADO EN LANZA DE REMOLQUE.

• (1) JGO. DE GANCHOS PARA SUJETAR CARGA EN VARILLA DE 5/8” DE DIAMETRO.

• PLACA DE IDENTIFICACION DE REMOLQUE.

• (2) PZA. CADENAS DE SEGURIDAD DE REMOLQUE DE 3/8” x 90cm DE LONG CADA UNO CON GANCHOS/ESLABON DE 3/8” PARA SUJETAR REMOLQUE A CAMION

• GATO MECANICO PARA REMOLQUE, CON CAPACIDAD DE 8000 LBS, INCLUYENDO RUEDA DE ACERO DE 6” x 2”, TIPO GIRATORIO, COLOCADO EN LANZA JALON.

• (1) PZA. LUZ PARA PORTA-PLACA, CON BASE PARA PLACA INTEGRADA.

• PLACA DE DATOS DE IDENTIFICACION DE REMOLQUE, INCLUYENDO TODA LA INFORMACION QUE SE SOLICITA EN EL PUNTO 3.5.8 DE LA ESPECIFICACION DE REMOLQUE

• (1) JGO DE CABLEADO ELECTRICO PARA LUCES DE TRANSITO, CON PROTECCION DE TUBERIA CONDUIT FIJA AL BASTIDOR, ABRAZADERAS PARA SUJETAR A CHASIS Y (1)CONECTOR ELECTRICO PARA REMOLQUE TIPO HEMBRA DE 6 VIAS, COLOCADO EN LANZA DE REMOLQUE.PARA LUCES DIRECCIONALES, PORTAPLACA, FRENO Y LUCES DE TRANSITO DEL REMOLQUE

SUSPENSION:

• (1) PZA. EJE TUBULAR SENCIILO CON CAPACIDAD DE 4000kg, INCLUYENDO MASAS, BALEROS, BIRLOS, TUERCAS,ETC.

• (1) PZA. SUSPENSION SENCILLA , CON CAPACIDAD DE 4000kg, INCLUYENDO BASES METALICA PARA COLACAR EN CHASIS, COLUMPIO, PASADORES, PERNOS, ABRAZADERAS TIPO “U” Y GUIAS, MUELLES CON CAPACIDAD HASTA 4000KG.

• (2) PZA. RINES METALICOS PARA RODADO DE 16”, EN 8 BIRLOS.

• (2) PZA. LLANTA PARA CARGA TIPO RADIAL DE 16”, SEGÚN CAPACIDAD DE REMOLQUE

ACABADOS:

• PREPARACION DE SUPERFICIE MEDIANTE ABRASIVOS A PRESION COMERCIAL SEGÚN PROCEDIEMINTO CFE-PAC (ESPECIFICACION CFE D8500-01)

• PRIMARIO; APLICANDO UNA CAPA DE (1 MILS) DE CLORURO DE POLIVINILO, PRIMARIO ESTRUCTURAL SEGÚN ESPECIFICACION CFE-P14

• ACABADO E INTERMEDIO; EN ESMALTE DE POLIURETANO SEGÚN ESPECIFICACIONN CFE-A12 COLOR BLANCO
