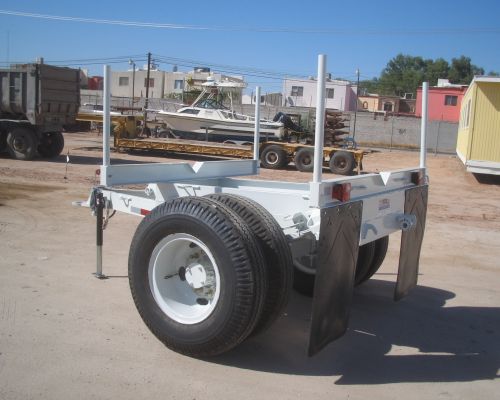

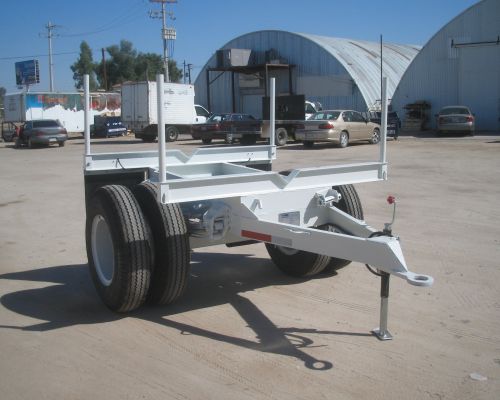

Descripción

DIMENSIONES GENERALES:
• ANCHO=2100mm, LONGITUD=1780mm+1620mm=3400mm,(CUADRO y LANZA).

FABRICACION:
• MARCO/CHASIS PRINCIPAL EN CANAL DE 6” (152.4mm), INCLUYENDO LANZA JALON, ASI COMO CUADRO BASTIDOR INTEGRAL/SUPERIOR DE CHASIS, CON REFUERZOS EN PLACA DE ¼” DE ESPESOR EN EL INTERIOR DE CHASIS.
• PESO DE BASTIDOR INTEGRAL: 6800 KG
• CAPACIDAD DE CARGA UTIL: 6200 KG
• PISO EN LAMINA DIAMANTADA ANTIDERRAPANTE CAL.14
• CARGADORES TRANSVERSALES EN VIGA TIPO “I” DE 6” x 3 ½” x 16lbs, CON CENTRO TIPO “V” PARA COLOCAR POSTES.
• (4) PZA TUBOS DE BUCHACAS PARA CARGADORES TRANSVERSALES EN 2.5” CED-40, ASI COMO LOS POSTES VERTICALES DE TUBO EN 2” x 33.85” (860mm) CED-40 (4) PZAS. UNA EN CADA EXTREMO DEL CARGADOR TRANSVERSAL, INCLUYENDO PASADOR CON SEGURO, CADENA Y CHAVETA.
• GANCHO JALON TIPO “OJO” EN PLACA DE ¾”. (4” DIAMETRO INTERIOR)
• PLACA DE REFUERZO ENTRE MARCO Y LANZA Y REFUERZOS VARIOS EN PLACAS DE DIFERENTES ESPESORES SEGUN SE INDICA EN PLANO DE FUGURA #10
• TODAS LAS UNIONES SON SOLDADAS CON SOLDADURA ELECTRICA E7011 o E6010

ACCESORIOS:
• (2) PZA. TECLE MANUAL PARA SUJETAR POSTES TIPO “TRAILER”, COLOCADOS EN PARTE FRONTAL Y TRASERA DE REMOLQUE, INCLUYENDO BASE METALICA Y REFUERZO.
• (2) PZA. LUCES TRASERAS PARATRANSITO.
• (4) PZA. LUZ TIPO REFLEJANTE.
• (1) JGO DE CABLEADO ELECTRICO PARA LUCES DE TRANSITO, CON PROTECCION DE TUBERIA CONDUIT FIJA AL BASTIDOR, ABRAZADERAS PARA SUJETAR A CHASIS Y (1)CONECTOR ELECTRICO PARA REMOLQUE TIPO HEMBRA DE 6 VIAS, COLOCADO EN LANZA DE REMOLQUE.PARA LUCES DIRECCIONALES, PORTAPLACA, FRENO Y LUCES DE TRANSITO DEL REMOLQUE
• (1) JGO. DE GANCHOS PARA SUJETAR CARGA EN VARILLA DE 5/8” DE DIAMETRO.
• PLACA DE IDENTIFICACION DE REMOLQUE.
• (2) PZA. CADENAS DE 5/16” (90 cm DE LARGO) PARA SEGURIDAD DE REMOLQUE, INCLUYENDO GANCHO/ESLABON DE 5/16” PARA SUJETAR.

• GATO MECANICO PARA REMOLQUE, CON CAPACIDAD DE 8000 LBS, INCLUYENDO RUEDA DE ACERO DE 6” x 2”, TIPO GIRATORIO, COLOCADO EN LANZA JALON.
• (2) PZA. CABLE PARA SUJETAR POSTES, DE ½” x 3 mts DE LONG, INCLUYENDO “PERROS” PARA SUJETAR CABLE Y GUARDA TIPO “U”
• (1) PZA. LUZ PARA PORTA-PLACA, CON BASE PARA PLACA INTEGRADA.
• (1) PZA. GANCHO-JALON PARA EXTENSION DE REMOLQUE, PARA SER COLOCADO EN PUNTA DE POSTES, DE ACUERDO A FIGURA “A”, PROPORCIONADA EN LA JUNTA DE ACLARACIONES, Y ES FABRICADO CON CANAL ESTRUCTURAL DE 6” x 36” DE LONGITUD Y GANCHO JALON EN PLACA DE ¾” DE ESPESOR, (IGUAL AL DEL REMOLQUE) (HERRAJE DE EXTENSION)
• (2) PZA POLVERAS PARA DOBLE RODADO.
• OREJAS DE AMARRE: FABRICADAS DE ACERO MALEABLE GALVANIZADO EN 15.8mm DE DIAMTERO SEGÚN DETALLES COMO SE INDICA EN FIGURA #12 DE ESPECIFICACION DE REMOLQUE
• PLACA DE DATOS DE IDENTIFICACION DE REMOLQUE, INCLUYENDO TODA LA INFORMACION QUE SE SOLICITA EN EL PUNTO 3.5.11 DE LA ESPECIFICACION DE REMOLQUE

SUSPENSION/EJE/RINES Y LLANTAS:
• (1) PZA. EJE TUBULAR SENCIILO CON CAPACIDAD DE 7000kg, INCLUYENDO MASAS, BALEROS, BIRLOS, TUERCAS,ETC.
• (1) PZA. SUSPENSION SENCILLA , CON CAPACIDAD DE 7000kg, INCLUYENDO BASES METALICA PARA COLACAR EN CHASIS, COLUMPIO, PASADORES, PERNOS, ABRAZADERAS TIPO “U” Y GUIAS, MUELLES CON CAPACIDAD HASTA 7000KG.
NOTA: LA CAPACIDAD TOTAL DE LA SUSPENSION ES DE 7000kg (INCLUYENDO SUSPENSION NORMAL DE 6100kg + SUSPENSION AUXILIAR DE 900KG, TOTAL=7000KG)
• (4) PZA. RINES METALICOS PARA RODADO DE 20”, EN 10 BIRLOS.
• (4) PZA. LLANTA PARA CARGA TIPO CONVENCIONAL PARA CARGA DEL TIPO 900-20 DE 12 CAPAS CON CAMARA Y CORVATA

ACABADOS:

• PREPARACION DE SUPERFICIE MEDIANTE ABRASIVOS A PRESION COMERCIAL SEGÚN PROCEDIEMINTO CFE-PAC (ESPECIFICACION CFE D8500-01)
• PRIMARIO; APLICANDO UNA CAPA DE (1 MILS) DE CLORURO DE POLIVINILO, PRIMARIO ESTRUCTURAL SEGÚN ESPECIFICACION CFE-P14
• ACABADO E INTERMEDIO; EN ESMALTE DE POLIURETANO SEGÚN ESPECIFICACIONN CFE-A12 COLOR BLANCO
